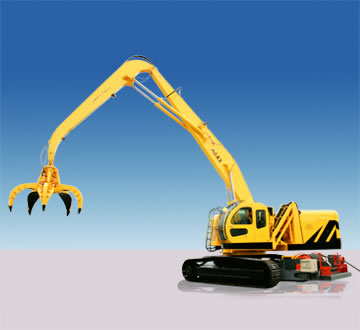

WYS45型“双动力”全液压履带式抓料机、抓钢机





   WYS系列抓钢机是履带式抓钢机，可以满足对各种类型废金属的抓放作业，具有以下优越性：

    A.可以选择获得发明专利的“双动力”驱动装置，既可采用内燃机驱动作业，又可采用电动机驱动作业，机动灵活。采用电动机驱动，成本低、无污染、故障率低。

    B.该系列抓钢机除了可以配备废钢抓具对废钢进行抓放作业外，还可以方便地更换其它抓具，对各种原料进行抓放作业；去掉抓具后又可以作为一台普通吊车使用，一机多用。

    C.可选配具有第三节臂伸缩功能的吊臂，既不影响整机的外形尺寸，在近距离范围内灵活地作业，又可在远距离作业时发挥很好的性能。

    D.可选配抓具旋转头，使抓具具有360°旋转功能，拥有更出色的抓取效果，尤其是对有方向性的原料。

    E.可选配升降驾驶室功能，使驾驶室升高到5-6米，视野更广阔，尤其适用于堆垛、拆垛、喂料、卸车（火车、船）作业。









整机主要技术参数

序号



项目



单位



参数



1



整机质量



T



45



2



履带分配质量



左履带分配质量



T



23



3



右履带分配质量



T



22



4



整机外型尺寸



总长



m



12.7



5



总宽



m



3.3



6



总高



m



3.5



7



动力参数



发动机功率



kw



132



8



发动机转速



r/min



2200



9



燃油箱容量



L



400



10



电动机功率



kw



110



11



电动机转速



r/min



1480



12



液压系统



主油路工作压力



MPa



30



13



主油路工作流量



L/min



420



14



控制型式



液压先导控制



15



液压油箱容量



L



400



主要作业性能参数表

类别



项目



单位



参数



主要作业性能参数



最大抓取幅度



m



13.8



最大幅度时最大抓取重量(包括抓具重量)



t



4



最小抓取幅度



m



3.5



最小幅度时最大抓取重量(包括抓具重量)



t



15



最大起重力矩



KN·m



550



最大爬坡度



%



30



接地比压



MPa



0.062



吊臂最小仰角



°



5



吊臂最大仰角



°



70



主、副臂最大夹角



°



135



主、副臂最小夹角



°



6



主要动作时间



主变幅动作时间



全程起臂



驱动方式



电动机



s



12



发动机



s



9



全程落臂



电动机



s



9



发动机



s



8



最大回转速度



电动机



r/min



6



发动机



r/min



8



副变幅时间



全程起臂



电动机



s



15



发动机



s



11



全程落臂



电动机



s



13



发动机



s



13



驾驶室升降时间



起升



电动机



s



20



发动机



s



19



下降



电动机



s



19



发动机







18



作业范围曲线图
